卷邊機結構說明

　　一、結構組成

　　該卷邊機主要由壓緊、預彎、初次彎邊、彎邊成型四大部分組成。

　　二、工作流程

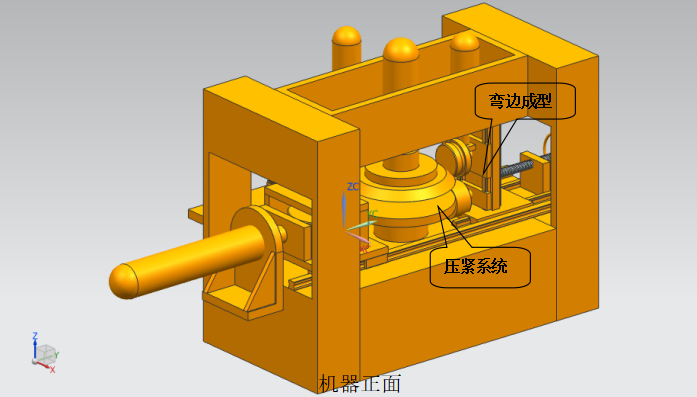

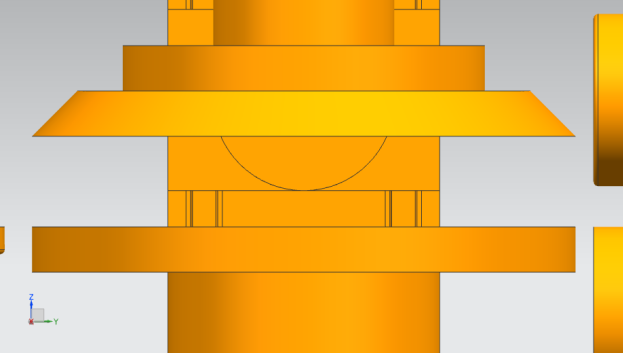

　　1、“壓緊系統”在油缸的作用下，將工件壓緊固定在托盤上。

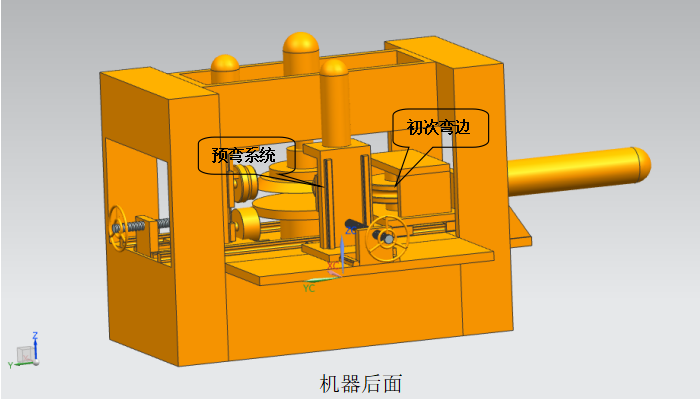

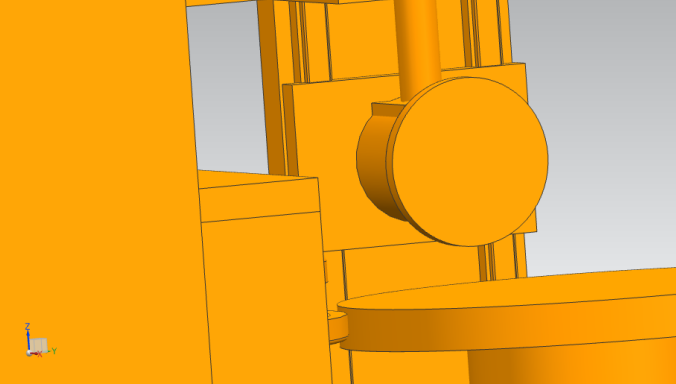

　　2、“預彎系統”根據所要求的彎邊直徑，對工件邊緣施力預彎。

　　3、“初次彎邊”將圓盤需要卷成圓管的周長一次彎夠，工件的邊緣先彎成約180o的圓弧。

　　4、“彎邊成型”在初次彎邊的基礎上下壓內卷，卷成一個整圓，*終成型。

　　三、設備特點

　　1、該卷邊機結構緊湊，將壓緊、預彎、初次彎邊、彎邊成型四大系統集成在一臺機器上。通過數控技術，依次完成所有流程。該設備能夠有效防止普通卷邊機常有的壓痕、圓度不均勻、直徑誤差大等問題。

　　2、各系統的特點。

　　a.壓緊系統：通過液壓機構將工件壓緊，使工件固定更牢靠，防止其偏移。

　　b.預彎系統：對工件進行預彎，給下一步卷邊起到導向作用，保證卷邊方向一致。

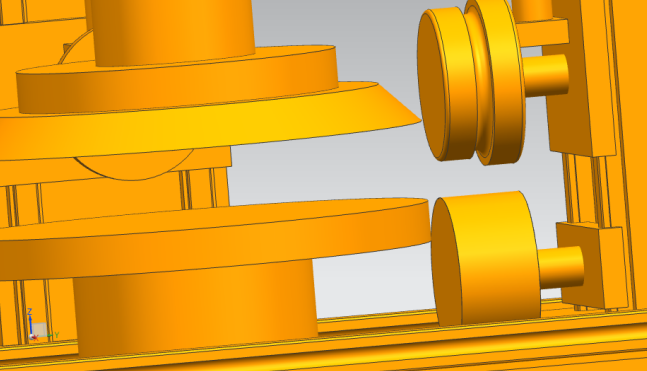

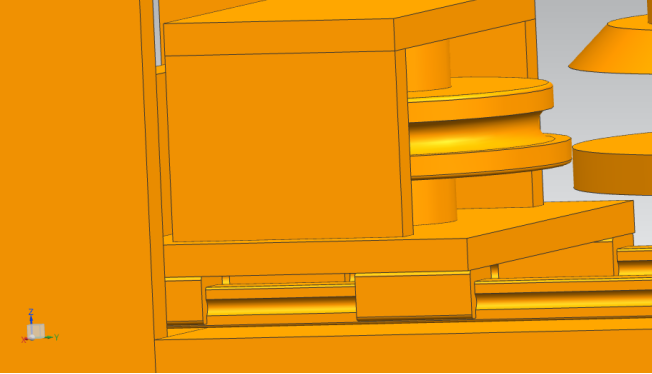

　　c.初次彎邊：對彎邊輪做了改進，輪下緣略大于輪上緣，在彎邊的過程中，輪下緣對工件的圓邊也起到了支撐的作用，防止圓邊變形。將工件邊緣先彎成約180o的圓弧。

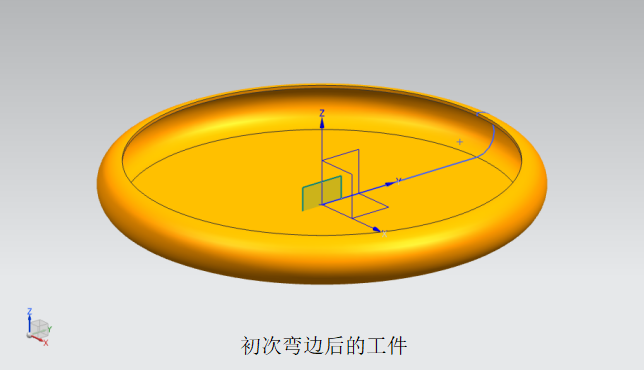

　　初次彎邊后的工件

　　d.彎邊成型：該系統在彎邊輪的下面，增加了一個支撐輪，支撐輪對工件進行有效支撐，防止圓邊變形。
