卷邊機結構說明

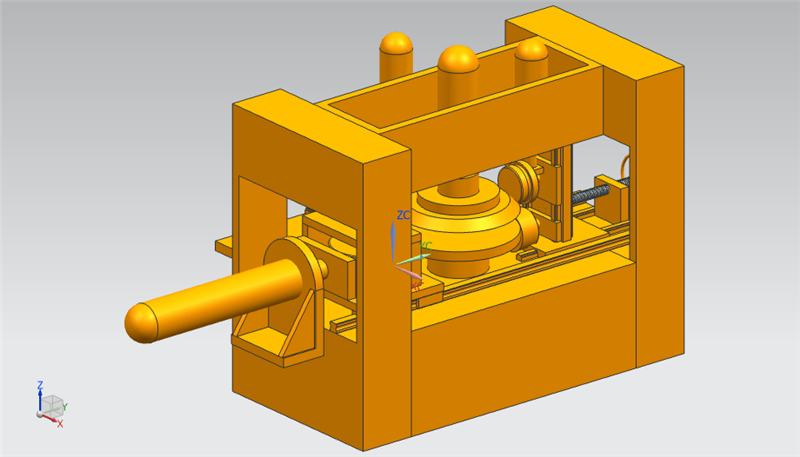

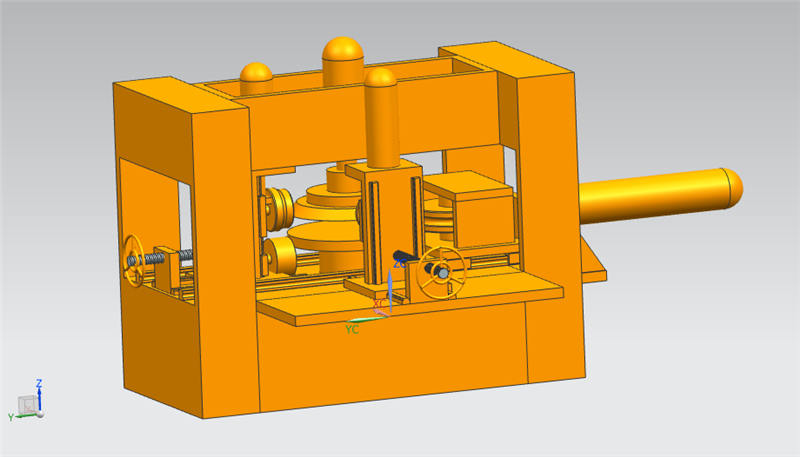

一、結構組成

該卷邊機主要由壓緊、預彎、初次彎邊、彎邊成型四大部分組成。

二、工作流程

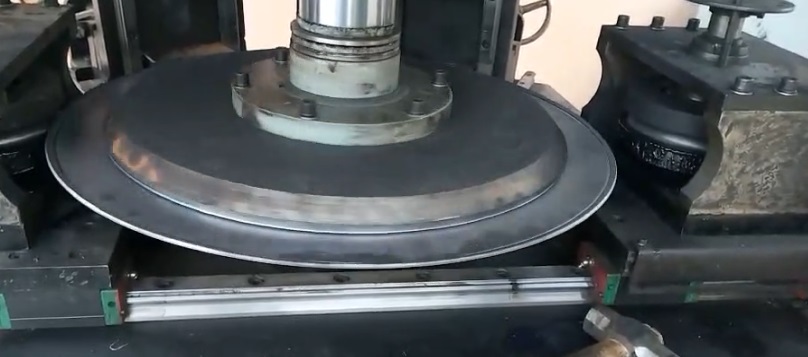

1、“壓緊系統”在油缸的作用下，將工件壓緊固定在托盤上。

2、“預彎系統”根據所要求的彎邊直徑，對工件邊緣施力預彎。

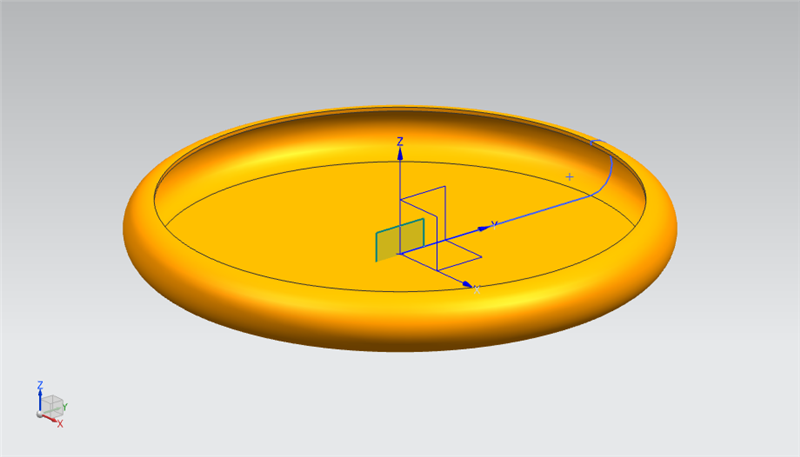

3、“初次彎邊”將圓盤需要卷成圓管的周長一次彎夠，工件的邊緣先彎成約180^o的圓弧。

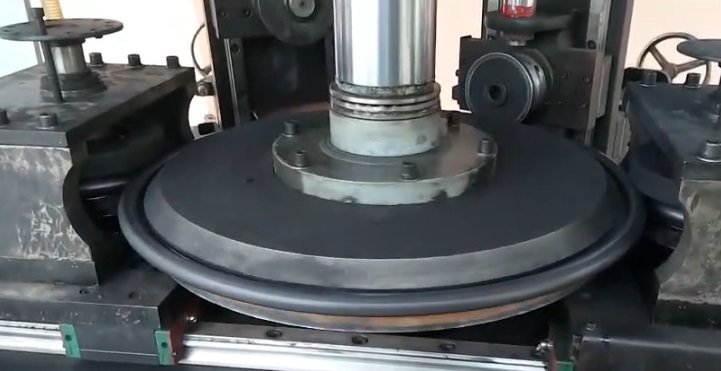

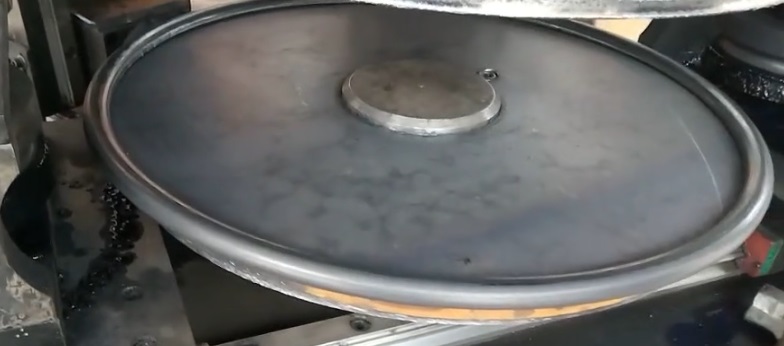

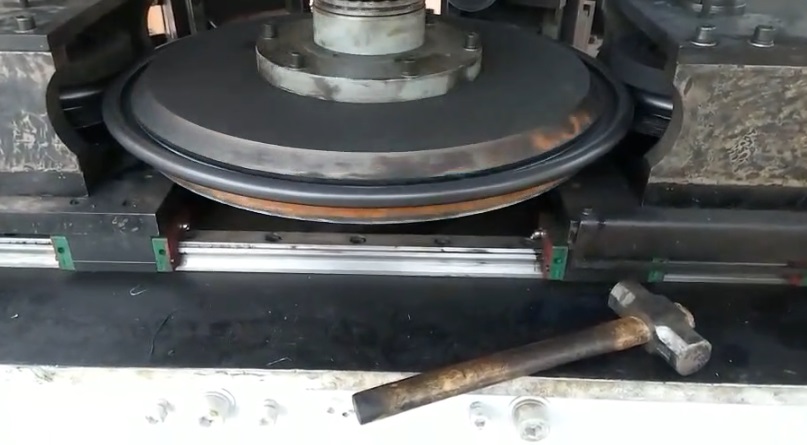

4、“彎邊成型”在初次彎邊的基礎上下壓內卷，卷成一個整圓，終成型。

三、設備特點

1、該卷邊機結構緊湊，將壓緊、預彎、初次彎邊、彎邊成型四大系統集成在一臺機器上。通過數控技術，依次完成所有流程。該設備能夠有效防止普通卷邊機常有的壓痕、圓度不均勻、直徑誤差大等問題。

2、各系統的特點。

a.壓緊系統：通過液壓機構將工件壓緊，使工件固定更牢靠，防止其偏移。

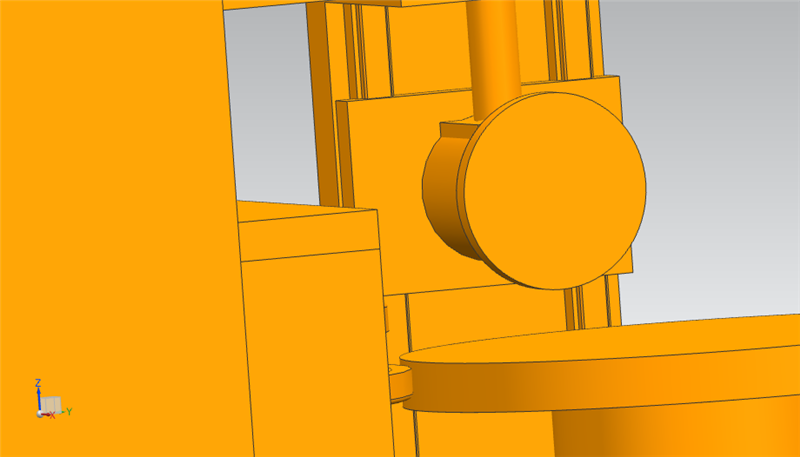

b.預彎系統：對工件進行預彎，給下一步卷邊起到導向作用，保證卷邊方向一致。

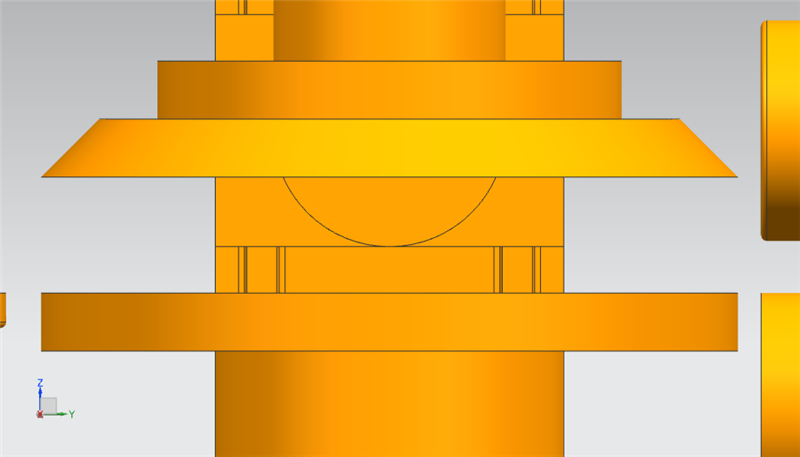

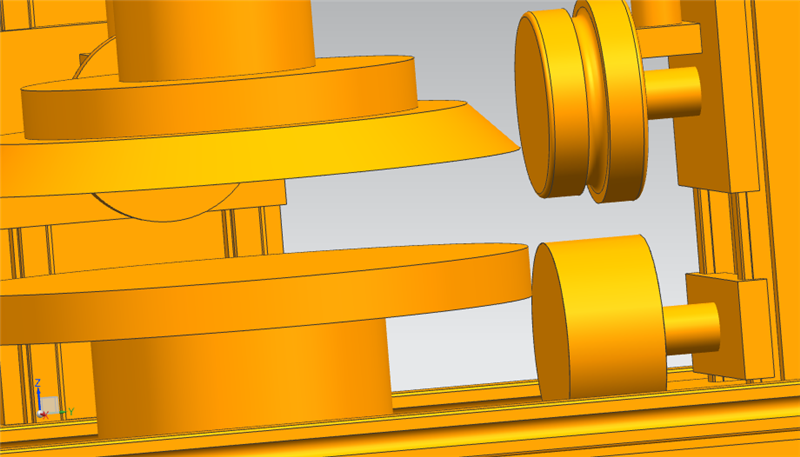

c.初次彎邊：對彎邊輪做了改進，輪下緣略大于輪上緣，在彎邊的過程中，輪下緣對工件的圓邊也起到了支撐的作用，防止圓邊變形。將工件邊緣先彎成約180^o的圓弧。

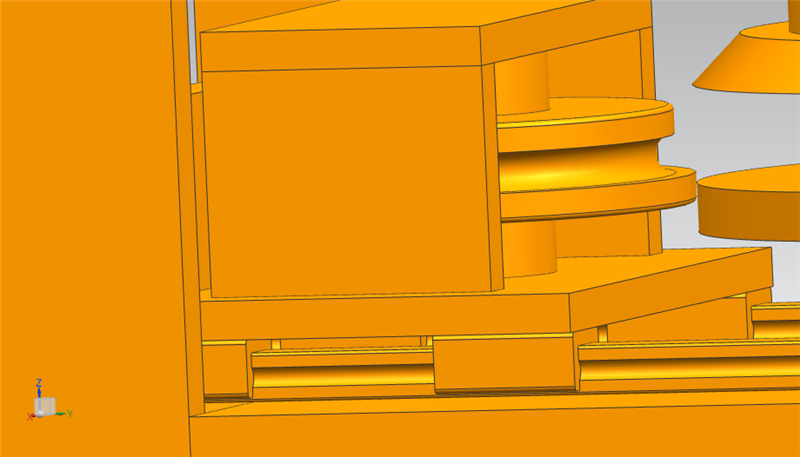

d.彎邊成型：該系統在彎邊輪的下面，增加了一個支撐輪，支撐輪對工件進行有效支撐，防止圓邊變形。

線盤卷邊機的特點

一、產品用途：主要用于線盤行業圓盤卷邊。

二、整機特性

該卷邊機結構緊湊，將壓緊、預彎、初次彎邊、彎邊成型四大系統集成在一臺機器上。通過數控技術，依次完成所有流程。該設備能夠有效防止普通卷邊機常有的壓痕、圓度不均勻、直徑誤差大等問題。

三、各系統特點

a  壓緊系統：通過液壓機構將工件壓緊，使工件固定更牢靠，防止其偏移。

b.預彎系統：對工件進行預彎，給下一步卷邊起到導向作用，保證卷邊方向一致。

c.初次彎邊：防止圓邊變形。將工件邊緣先彎成約180°的圓弧。

d.彎邊成型：在初次彎邊的基礎上下壓內卷，卷成一個整圓，終成型。

四、**配置

a液壓部分：采用朝田系列。

b動力部分：電機采用豫通的，減速機采用國鑫ZY系列

c軸承部分：采用瓦哈洛

d機加工及機器主題框架部分：45#鋼調支、淬火、銑、精磨、焊接裝配。

e滾輪部分:采用Cr12淬火，**的滾輪設計是我們的技術核心，保證圓盤卷邊后的平整，圓管的圓度和直徑誤差等。

五、規格：定制。
